局部放電在線監測系統產品概述

局部放電在線監測系統適用于10KV 及以上電壓等級的電纜以及開關柜局部放電在線監測。能實時監測放電量，放電相位，放電次數等基本局部放電參數；計算出各個接頭及各段電纜局部放電幅值、頻次；經多次采集（一般測量50個工頻周期）后，從數據庫提取數據進行譜圖分析和數據報表以確定放電點相對位置，必要時給出報警。并可按照客戶要求，提供有關參數的統計量。能存儲測試譜圖、放電趨勢，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。

系統特點

監測系統采用開合式傳感器，結構緊湊，拆卸安裝方便，不需要停電，可以很方便的對重點站、重點設備、異常設備進行長期監測。

采用高性能FPGA處理器，實現100Msp、s可連續采樣50個工頻周期以上的數據。12Bit分辨率的高速采樣、存儲。

帶通濾波技術與噪聲識別及剔除算法聯合運用，可有效識別局放信號。

可檢測10pC以上局放信號。

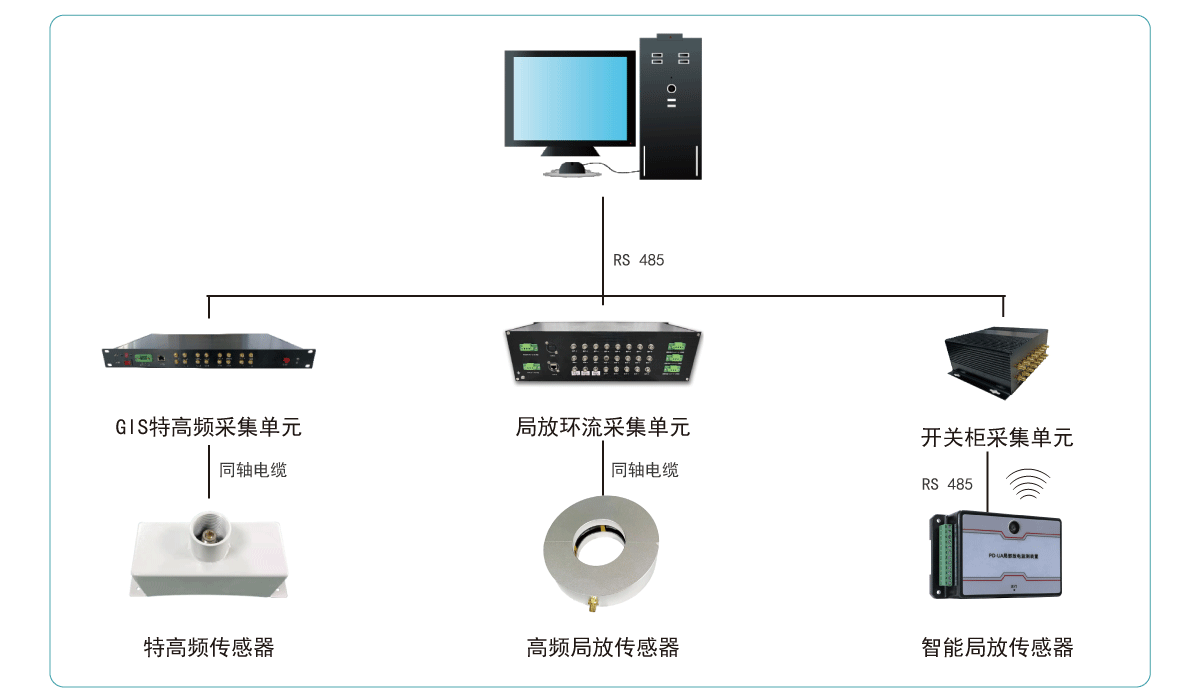

系統結構圖
