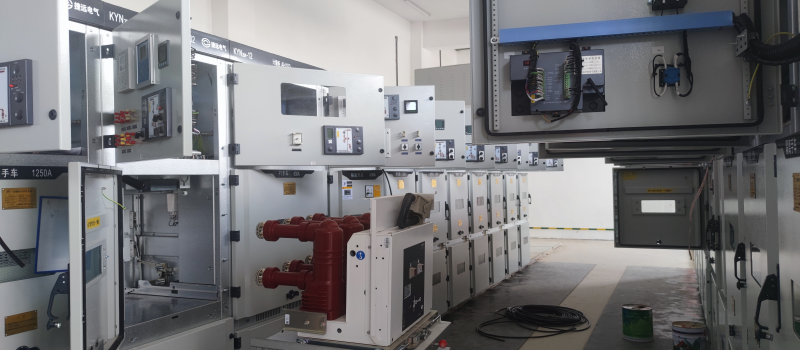

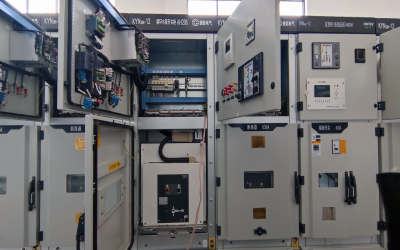

項目選用了母線型弧光保護裝置，在每個開關柜母線室安裝了1個弧光傳感器，現場共計2段母線42個開關柜。采用全絕緣光纖傳輸，現場預留了弧光擴展單元，用于后續拓展弧光傳感器使用?？紤]到后續如饋線柜內斷路器室和電纜室內需要安裝弧光傳感器，作為輔助擴展使用。

      此項目要求裝置設定為電流加弧光雙判據。母線弧光需要接入每段母線的2個進線柜電流和母聯柜電流。當任意一個開關柜母線室發生弧光故障，且進線柜或者母聯柜對應的電流達到設定值，母線弧光保護快速切斷故障電流所在進線柜或母聯柜。切除本段母線弧光故障。完成了2段母線自身整段母排的實時保護?，F(xiàn)場還配置了熒光光纖測溫傳感器用于監測斷路器觸臂的溫度。當溫度高于設定值，裝置可以發出預警和跳閘信號。監測溫度的同時監測弧光狀態。

      安裝弧光保護的作用：（1）在燃弧初期快速斷開故障點；（2）使得快速恢復供電成為可能；（3）延長一次設備的使用壽命；（4）可以實現中低壓母線保護功能；（5）避免人員傷亡；（6）補充中低壓系統母線保護缺陷。
